انوع الدوائر الكهربائية ١/دوائر التوالي وهي يسري التيار في مسار واحد. ٢/دوائر التوازي يسري التيار الكهربائي عبر اكثر من مسار. المنصهرات :يستخدم في الدوائر الكهربائية تعمل على القواطع الكهربائية (تحتوي على سلك فلزي)
الدوائر الكهربائية ☆علاقة شدة التيار الكهربائي بكل من: •المقاومة الكهربائية: كلما زادت المقاومة قلت شدة التيار الكهربائي , وكلما قلت المقاومة زادت شدة التيار الكهربائي الجهد الكهربائي. • كلما زاد الجهد الكهربائي زادت شدة التيار الكهربائي, و كلما قل الجهد الكهربائي قلت شدة التيار الكهربائي.
☆قانون أوم : الجهد (فولت )= التيار (أمبير) × المقاومة (أوم) جـ = ت× م
☆أنواع الدوائر الكهربائية: •دوائر التوصيل على التوالي : لها مسار واحد .
•دوائر التوصيل على التوازي:لها أكثر من مسار .
☆المنصهرات:تحتوي على سلك فلزي ينصهر عندما يزيد التيار وبذلك تنقطع الدائرة الكهربائية .
☆القدرة الكهربائية: كمية الطاقة الكهربائية المستهلكة في الثانية وتتحول من شكل إلى آخر. أو بمعنى آخر:)هو المعدل الزمني لتحول الطاقة الكهربائية إلى أي شكل آخر من أشكال الطاقة ( وتساوي حاصل ضرب الجهد الواصل للجهاز الكهربائي في شدة التيار الكهربائي المار في هذا الجهاز. الوحدة الدولية لقياس القدرة الكهربائية هي (واط).
☆معادلة القدرة الكهربائية: القدرة (واط)= التيار (أمبير) × الجهد (فولت) القدرة = ت × جـ
☆تكلفة الطاقة الكهربائية: س:علام يدل الرمز KWhوماذا يقيس؟ ج:مقدار الطاقة الكهربائية التي تساوي أستهلاك 1000 من القدرة بشكل مستمر لمدة ساعة واحدة.
☆الكهرباء والسلامة:
تجنب الصدمة الكهربائية : 1-لا تستخدم الأجهزة عندما تكون وصلاتها محطمة أو تالفة. 2-افصل الجهاز عن مقبس الكهرباء عند حدوث مشكلة ما. 3-تجنب ملامسة الماء في أثناء وصل الأجهزة الكهربائية أو فصلها. 4-لا تلمس خطوط القدرة الكهربائية بأي أداة ,كالسلم أو خيط الطائرة الورقية. 5-تقيد بإرشادات السلامة العامة وإشارات التحذير وعلاماتها باستمرار. ........................................... فيديوهات: ☆قانون أوم(علاقة الجهد والتيار الكهربائي والمقاومة الكهربائية في الدائرة الكهربائية) : https://youtu.be/jR7zNS3u2t0
☆دوائر التوصيل على التوالي: https://youtu.be/PMgEpWzaBKI ☆دوائر التوصيل على التوازي: https://youtu.be/aQu8klztN7Q
☆القدرة الكهربائية: https://youtu.be/El_g0fxNxhM
☆تطبيقات على القدرة الكهربائية: https://youtu.be/5ugLUH9BW9w
☆تكلفة الطاقة الكهربائية: https://youtu.be/gjbsGaAmJGA
☆تطبيقات على الكهرباء والسلامة: https://youtu.be/PpBxQSnPNvA
اهداف الدرس:- 1-توضح العلاقه بين الجهد والتيار الكهربائي والمقاومه الكهربائيه في الدائر الكهربائيه:- تعتمد العلاقه بين الجهد والتيار الكهربائي والمقاومه الكهربائيه على قانون اوم . 2- تستكشف الفرق بين التوصيل على التوالي والتوصيل على التوازي:- التوصيل على التوازي يتكون من اكثر من مسار ولا يتأثر بانقطاع احدها اما التوصيل على التوالي فيتأثر . 3-تحسب القدرة الكهربائية المستهلكة بالدائرة:- القدرة (واط)= التيار(أمبير)*الجهد(فولت) . 4- توضح كيفيه تجنب مخاطر الصدمة الكهربائية؟ . . . بسمه الغامدي 3/3
طُرُق الوِقاية من مخاطر التَّيار الكهربائي أو الصدمة الكهربائية :
•تَجنُّب تشغيل الأجهزة الكهربائية عندما يكون الجِسم مُبتلَّاً بالماء. •تَجنُّب فَصْل الأجهزة عن قابس الكهرباء عن طريق جرِّ الأسلاك. •تَجنُّب إصلاح أيّ جهاز كهربائي وهو موصول بقابس التَّيار الكهربائي. •تَجنُّب لَمْس الأسلاك المُعرّاة أو استعمالها لِتشغيل الأجهزة الكهربائية. •تَجنُّب استعمال أيّ جهاز كهربائي يَقَع جزء منه في الماء. •التأكُّد من مُلاءَمة التَّوتُّر لِلجِهاز المُراد تَشغيله مع توتُّر قابِس التَّيار الكهرائي قبل ربطِهِم مع بعضهم البعض. •تَزويد المَنازِل بِأجهزة السَّلامة من أخطار التَّيار الكهربائي، مِثل: الفاصِل العادي، والفاصِل التَّفاضُلي، والمَربط الأرضي. •تركيب قابس التَّيار الكهربائي في أماكن بعيدة عن الأطفال. •استعمال الفواصِل والصَّهائر لِحِماية التَّراكيب المَنزليَّة من الدَّارات الكهربائية القصيرة الَّتي قد تُسبِّب اندلاعاً لِلحرائِق. •وصْل الهياكِل المعدنية لِلأجهزة الكهربائية بِقوابِس كهربائية مَوصولة بِمربط أرضي.
أنواع الدوائر الكهربائية دوائر التوصيل على التوالي : لها مسار واحد دوائر التوصيل على التوازي:لها أكثر من مسار المنصهرات:تحتوي على سلك فلزي ينصهر عندما يزيد التيار وبذلك تنقطع الدائرة الكهربائية معادلة القدرة الكهربائية
القدرة (واط)= التيار (أمبير) × الجهد (فولت) القدرة = ت × ج رابط يشر القدرة الكربائية https://youtu.be/El_g0fxNxhM
أنواع الدوائر الكهربائيه: ١-دوائر التوالي. ٢-دوائر التوازي. المنصهرات:يحتوي على سلك فلزي ينصهر عندما يزيد التيار وبذلك تنقطع الدائره الكهربائيه. الصدمه الكهربائيه:هو مرور تيار كهربائي عبر جسم الأنسان.
الدوائر على التوالي : هي دائرة يسري فيها التيار الكهربائي عبر مسار واحد فقط خواص التوصيل على التوالي: 1- إذا قطع هذا المسار تتوقف الأجهزة الكهربائية المتصلة بهذه الدائرة 2- نعطل أي جهاز يؤدي لتعطل باقي الأجهزة 3- عند إضافة جهاز جديد إلى دائرة التوصيل على التوالي تقل شدة التيار الكهربائي ..... علل ؟ أن لكل جهاز مقاومة تتناسب عكسياَ مع شدة التيار الكهربائي ومع ثبات الجهد فإن أي جهاز يضاف يقلل التيار بسبب ازدياد المقاومة
الدوائر على التوازي:هي دائرة يسري فيها التيار الكهربائي على أكثر من مسار خواص التوصيل على التوازي: 1- إذا قطع أحد هذه المسار فلن تتوقف بقية الأجهزة الكهربائية المتصلة بهذه الدائرة 2- نعطل أي جهاز لا يؤدي لتعطل باقي الأجهزة 3- تختلف شدة التيار من مسار إلى أخر بحسب مقاومة كل جهاز ❖ فسر سبب توصيل المنازل على التوازي وليس التوالي ؟ ليعمل كل جهاز بشكل مستقل ولا يتأثر بتعطل أحد الأجهزة أو انقطاع أحد المسارات
https://youtu.be/L0Vqm-MTYd0 https://youtu.be/oyCUCM0-yGY https://youtu.be/5tbIaBDvUKw https://youtu.be/KKqTGWx3beI https://youtu.be/IM6mknomfgI الفرق بين دائرة التوازي والتوالي https://youtu.be/bep6gI-ePlA
تعريف الدائرة الكهربائية هي عبارة عن مَجموعة من الأسلاكِ التي تتّصل مع بعضها البعض، والتي تسمح للتيار الكهربائي بالمرور من خلالها؛ ومن الجدير ذكره أنّ التيّار هو مجموعة من الشحنات التي تعبر الأسلاك، حيث يتم إيصال هذه الشحنات إذا كانت الدارة مُغلقة، وتتكوّن الدائرة الكهربائيّة من مجموعة من المواد. مكونات الدارة الكهربائية تتكون الدارة الكهربائية من: البطارية . المصباح. الأسلاك. المفتاح الكهربائي. أنواع الدوائر الكهربائية دائره كهربائية موصولة على التوالي وهنا تكون جميع المصابيح الكهربائية مرتبطة على شكل خط واحد متصل، أي مصباح وراء الآخر فكلما ارتفع عدد المصابيح المتصلة في هذا النوع من الدوائر الكهربائية فإنّ الإضاءة تكون أقل، وإذا تعطل أحد المصابيح فإنّ باقي المصابيح الأخرى سوف تتعطل. دائره كهربائية موصولة على التوازي تكون الدوائر الكهربائيّة في هذا النوع متّصلة على شكل متوازي حيث يشبك كل مصباح بشكل مباشر على أقطاب المصدر الكهربائي، وفي هذه الدوائر الكهربائية لا تتأثر قوة الإضاءة إذا رفعنا أعداد المصابيح على الخط نفسه، وكذلك إذا تعطّل أحد المصابيح فهذا لا يؤثّر على المصابيح الأخرى. تنويه: لو رغبنا برفع قوة الإضاءة فإنه يجب أن نرفع مقدار التيّار الكهربائي وذلك من خلال تغيير مصدر الكهرباء. https://youtu.be/DDzZas_1ZYk https://youtu.be/IM6mknomfgI الطالبه :فتون فهد الفيفي الصف:3/3💜💜
يوجد في الدائرة الكهربائية علاقه بين الجهد والتيار والمقاومة وذلك وفق قانون أوم ج= ت ضرب م

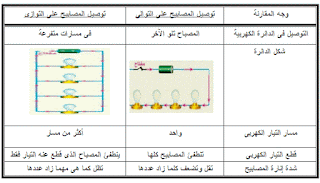

الفرق بين دائرة التوصيل التوالي ودائرة التوصيل التوازي
التوالي له مسار واحد التوازي له عدة مسارات انوع الدوائر الكهربائية ١/دوائر التوالي وهي يسري التيار في مسار واحد. ٢/دوائر التوازي يسري التيار الكهربائي عبر اكثر من مسار. المنصهرات :يستخدم في الدوائر الكهربائية تعمل على القواطع الكهربائية (تحتوي على سلك فلزي) قانون أوم : الجهد (فولت )= التيار (أمبير) × المقاومة (أوم) جـ = ت× م شهد عمير القحطاني ٢/٣
الدوائر الكهربائية المنصهرات: تحتوي على سلك فلزي ينصهر عندما يزيد التيار وبذلك تنقطع الدائرة الكهربائية . يوجد أنواع للدوائر الكهربائية منها : *دوائر التوصيل على التوازي /ولها أكثر من مسار. *دوائر التوصيل على التوالي / ولها مسار واحد.
القدرة الكهربائية: كمية الطاقة الكهربائية المستهلكة في الثانية و تتحول من شكل الى اخر. **معادلة القدرة الكهربائية** القدرة (واط)= التيار (أمبير) × الجهد (فولت( القدرة = ت × ج
أنواع الدوائر الكهربائية/ https://www.youtube.com/watch?v=xqm569Y5ZVc ريم العتيبي 3/2
الدوائر الكهربائية : الدائرة الكهربائية/ هي حلقة مغلقة من مادة موصلة يتدفق خلالها التيار الكهربائي في شكلاً متواصل. وتتكون من / بطارية - قاطع – أسلاك – مصباح. علاقة شدة التيار الكهربائي لكل من ( المقاومة الكهربائية (أمبير)– الجهد الكهربائي (فولت) )//// المقاومة الكهربائية (اوم)/ كلما زادت المقاومة قلة شدة التيار الكهربائي. الجهد الكهربائي(فولت) / كلما زاد التيار الكهربائي زادت شدة التيار الكهربائية. أنواع للدوائر الكهربائية : *دوائر التوصيل على التوازي /ولها أكثر من مسار. *دوائر التوصيل على التوالي / ولها مسار واحد. فيديو مفيد جداً للأنواع الدوائر الكهربائية (ومفيد لحياتنا العامة و وضح هذا المقطع أشياء من الممكن ان تكون احداكن في غفلة منها.)
القدرة الكهربائية : كمية الطاقة الكهربائية المستهلكة في الثانيه وتتحول من شكل الى اخر. المنصهرات: تحتوي على سلك فلزي ينصهر عندما يزيد التيار وبذلك تنقطع الدائرة الكهربائية انواع الدوائر الكهربائية : دوائر التوصيل على التوازي دوائر التوصيل على التوالي https://youtu.be/DDzZas_1ZYk الجوهرة واصل ١/٣
١-دوائر التوالي. ٢-دوائر التوازي. المنصهرات:يحتوي على سلك فلزي ينصهر عندما يزيد التيار وبذلك تنقطع الدائره الكهربائيه. الصدمه الكهربائيه:هو مرور تيار كهربائي عبر جسم الأنسان. قانون اوم = الجهد = التيار امبير × المقاومه اوم
دوائر التوالي دوائر التوازي المنصهرات:يحتوي على سلك فلزي ينصهر عندما يزيد التيار وبذلك تنقطع الدائره الكهربائيه قانون اوم = الجهد = التيار امبير × المقاومه اوم ريناد علي مشهور 4/3
القدرة الكهربائية : كمية الطاقة الكهربائية المستهلكة في الثانيه وتتحول من شكل الى اخر. المنصهرات: تحتوي على سلك فلزي ينصهر عندما يزيد التيار وبذلك تنقطع الدائرة الكهربائية انواع الدوائر الكهربائية : دوائر التوصيل على التوازي دوائر التوصيل على التوالي https://youtu.be/DDzZas_1ZYk ريوف الفني 3/3
القدرة الكهربائية : كمية الطاقة الكهربائية المستهلكة في الثانيه وتتحول من شكل الى اخر. المنصهرات: تحتوي على سلك فلزي ينصهر عندما يزيد التيار وبذلك تنقطع الدائرة الكهربائية انواع الدوائر الكهربائية : دوائر التوصيل على التوازي دوائر التوصيل على التوالي https://youtu.be/DDzZas_1ZYk ريوف الفني 3/3
القدرة الكهربائية : كمية الطاقة الكهربائية المستهلكة في الثانيه وتتحول من شكل الى اخر. المنصهرات: تحتوي على سلك فلزي ينصهر عندما يزيد التيار وبذلك تنقطع الدائرة الكهربائية انواع الدوائر الكهربائية : دوائر التوصيل على التوازي دوائر التوصيل على التوالي https://youtu.be/DDzZas_1ZYk ريوف الفني 3/3
☆صورة لدائرة توصيل كهربائية: https://lh3.googleusercontent.com/Qb73VEd2B54/XLHWEoMOoI/AAAAAAAAAGI/qcRcECzKTpsPorcssQke8BvCAs-zwnXmQCK8BGAs/s383/2019-04-13.jpg ____________________________________________________________________ ☆صورة لدائرة توصيل كهربائية: https://lh3.googleusercontent.com/-6InuzhdRyBY/XLHWJa9Yv3I/AAAAAAAAAGQ/5y5VVonqS7AcbU0Qfrwerl1_zgPfavD5ACK8BGAs/s279/2019-04-13.gif ____________________________________________________________________ ☆الفرق بين دائرة التوصيل على التوازي و دائرة التوصيل على التوالي : https://lh3.googleusercontent.com/-PVQ-INIUezY/XLHWMF_yxgI/AAAAAAAAAGU/hrc1a-KtRDcxpDm1U2ig3R0OsnGAooLuQCK8BGAs/s512/2019-04-13.jpg ____________________________________________________________________ ☆طريقة عمل دائرة التوصيل على التوازي بالمنازل: https://lh3.googleusercontent.com/-m-kAoUwjg0U/XLHWReu78EI/AAAAAAAAAGc/B9HlTWlWhYU_ZldLlp7fYrro15T71M9dgCK8BGAs/s512/2019-04-13.jpg
انوع الدوائر الكهربائية ١/دوائر التولي وهي يسري التيار في مسار واحد. ٢/دوائر التوازي يسري التيار الكهربائي عبر اكثر منمسار. المنصهرت :يستخدم في الدوائر الكهربائية تعمل على القواطع الكهربائية (تحتوي على سلك فلزي) منال العتيبي 3/3
يوجد في الدائرة الكهربائية علاقه بين الجهد والتيار والمقاومة وذلك وفق قانون أوم ج= ت ضرب م
ردحذفالفرق بين دائرة التوصيل التوالي ودائرة التوصيل التوازي
التوالي له مسار واحد
التوازي له عدة مسارات
غيداء 2/3
https://youtu.be/c33g_eDeFC8
ردحذفتجربة عن الدائرة الكهربائية
انوع الدوائر الكهربائية
ردحذف١/دوائر التوالي وهي يسري التيار في مسار واحد.
٢/دوائر التوازي يسري التيار الكهربائي عبر اكثر من مسار.
المنصهرات :يستخدم في الدوائر الكهربائية تعمل على القواطع الكهربائية (تحتوي على سلك فلزي)
سحر العتيبي
حذفالدوائر الكهربائية
ردحذف☆علاقة شدة التيار الكهربائي بكل من:
•المقاومة الكهربائية: كلما زادت المقاومة قلت شدة التيار الكهربائي , وكلما قلت المقاومة زادت شدة التيار الكهربائي الجهد الكهربائي.
• كلما زاد الجهد الكهربائي زادت شدة التيار الكهربائي, و كلما قل الجهد الكهربائي قلت شدة التيار الكهربائي.
☆قانون أوم :
الجهد (فولت )= التيار (أمبير) × المقاومة (أوم)
جـ = ت× م
☆أنواع الدوائر الكهربائية:
•دوائر التوصيل على التوالي : لها مسار واحد .
•دوائر التوصيل على التوازي:لها أكثر من مسار .
☆المنصهرات:تحتوي على سلك فلزي ينصهر عندما يزيد التيار وبذلك تنقطع الدائرة الكهربائية .
☆القدرة الكهربائية: كمية الطاقة الكهربائية المستهلكة في الثانية وتتحول من شكل إلى آخر.
أو بمعنى آخر:)هو المعدل الزمني لتحول الطاقة الكهربائية إلى أي شكل آخر من أشكال الطاقة (
وتساوي حاصل ضرب الجهد الواصل للجهاز الكهربائي في شدة التيار الكهربائي المار في هذا الجهاز.
الوحدة الدولية لقياس القدرة الكهربائية هي (واط).
☆معادلة القدرة الكهربائية:
القدرة (واط)= التيار (أمبير) × الجهد (فولت)
القدرة = ت × جـ
☆تكلفة الطاقة الكهربائية:
س:علام يدل الرمز KWhوماذا يقيس؟
ج:مقدار الطاقة الكهربائية التي تساوي أستهلاك 1000 من القدرة بشكل مستمر لمدة ساعة واحدة.
☆الكهرباء والسلامة:
تجنب الصدمة الكهربائية :
1-لا تستخدم الأجهزة عندما تكون وصلاتها محطمة أو تالفة.
2-افصل الجهاز عن مقبس الكهرباء عند حدوث مشكلة ما.
3-تجنب ملامسة الماء في أثناء وصل الأجهزة الكهربائية أو فصلها.
4-لا تلمس خطوط القدرة الكهربائية بأي أداة ,كالسلم أو خيط الطائرة الورقية.
5-تقيد بإرشادات السلامة العامة وإشارات التحذير وعلاماتها باستمرار.
...........................................
فيديوهات:
☆قانون أوم(علاقة الجهد والتيار الكهربائي والمقاومة الكهربائية في الدائرة الكهربائية) :
https://youtu.be/jR7zNS3u2t0
☆دوائر التوصيل على التوالي:
https://youtu.be/PMgEpWzaBKI
☆دوائر التوصيل على التوازي:
https://youtu.be/aQu8klztN7Q
☆القدرة الكهربائية:
https://youtu.be/El_g0fxNxhM
☆تطبيقات على القدرة الكهربائية:
https://youtu.be/5ugLUH9BW9w
☆تكلفة الطاقة الكهربائية:
https://youtu.be/gjbsGaAmJGA
☆تطبيقات على الكهرباء والسلامة:
https://youtu.be/PpBxQSnPNvA
فاطمة الزهراء خالد3 /3
اهداف الدرس:-
ردحذف1-توضح العلاقه بين الجهد والتيار الكهربائي والمقاومه الكهربائيه في الدائر الكهربائيه:-
تعتمد العلاقه بين الجهد والتيار الكهربائي والمقاومه الكهربائيه على قانون اوم
.
2- تستكشف الفرق بين التوصيل على التوالي والتوصيل على التوازي:-
التوصيل على التوازي يتكون من اكثر من مسار ولا يتأثر بانقطاع احدها اما التوصيل على التوالي فيتأثر
.
3-تحسب القدرة الكهربائية المستهلكة بالدائرة:-
القدرة (واط)= التيار(أمبير)*الجهد(فولت)
.
4- توضح كيفيه تجنب مخاطر الصدمة الكهربائية؟
.
.
.
بسمه الغامدي 3/3
طُرُق الوِقاية من مخاطر التَّيار الكهربائي أو الصدمة الكهربائية :
حذف•تَجنُّب تشغيل الأجهزة الكهربائية عندما يكون الجِسم مُبتلَّاً بالماء.
•تَجنُّب فَصْل الأجهزة عن قابس الكهرباء عن طريق جرِّ الأسلاك.
•تَجنُّب إصلاح أيّ جهاز كهربائي وهو موصول بقابس التَّيار الكهربائي.
•تَجنُّب لَمْس الأسلاك المُعرّاة أو استعمالها لِتشغيل الأجهزة الكهربائية.
•تَجنُّب استعمال أيّ جهاز كهربائي يَقَع جزء منه في الماء.
•التأكُّد من مُلاءَمة التَّوتُّر لِلجِهاز المُراد تَشغيله مع توتُّر قابِس التَّيار الكهرائي قبل ربطِهِم مع بعضهم البعض.
•تَزويد المَنازِل بِأجهزة السَّلامة من أخطار التَّيار الكهربائي، مِثل: الفاصِل العادي، والفاصِل التَّفاضُلي، والمَربط الأرضي.
•تركيب قابس التَّيار الكهربائي في أماكن بعيدة عن الأطفال.
•استعمال الفواصِل والصَّهائر لِحِماية التَّراكيب المَنزليَّة من الدَّارات الكهربائية القصيرة الَّتي قد تُسبِّب اندلاعاً لِلحرائِق.
•وصْل الهياكِل المعدنية لِلأجهزة الكهربائية بِقوابِس كهربائية مَوصولة بِمربط أرضي.
**الكهربائية**
حذف**العلاقة**
**المقاومة**
**كيفية**
أنواع الدوائر الكهربائية
ردحذفدوائر التوصيل على التوالي : لها مسار واحد
دوائر التوصيل على التوازي:لها أكثر من مسار
المنصهرات:تحتوي على سلك فلزي ينصهر عندما يزيد التيار وبذلك تنقطع الدائرة الكهربائية
معادلة القدرة الكهربائية
القدرة (واط)= التيار (أمبير) × الجهد (فولت)
القدرة = ت × ج
رابط يشر القدرة الكربائية
https://youtu.be/El_g0fxNxhM
الاسم/غدي الكعبي
حذف3/4
**يشرح**
حذف**الكهربائية**
حذفيشرح *
حذفالكهربائية*
المنصهرات: يحتوي على سلك فلزي ينصهر عندما يزيد التيار الكهربائي وبذلك ينقطع الدائرة الكهربائية.
ردحذفالقدرة الكهربائية: كمية الطاقة الكهربائية المستهلكة في الثانية و تتحول من شكل الى اخر.
القدرة (واط)=التيار(أمبير)×الجهد(فولت)
اسم الطالبة: ريما طلال المالكي
الصف:3/3
تحتوي *
حذفتحتوي*
حذفريوف القرني
3/3
أزال المؤلف هذا التعليق.
حذفأزال المؤلف هذا التعليق.
حذفأنواع الدوائر الكهربائيه:
ردحذف١-دوائر التوالي.
٢-دوائر التوازي.
المنصهرات:يحتوي على سلك فلزي ينصهر عندما يزيد التيار وبذلك تنقطع الدائره الكهربائيه.
الصدمه الكهربائيه:هو مرور تيار كهربائي عبر جسم الأنسان.
ندى الأسمري ٤/٣
تحتوي *
حذف**الدائرة**
حذفالكهربائية**
**الصدمة**
الدوائر على التوالي : هي دائرة يسري فيها التيار الكهربائي عبر مسار واحد فقط
ردحذفخواص التوصيل على التوالي:
1- إذا قطع هذا المسار تتوقف الأجهزة الكهربائية المتصلة بهذه الدائرة
2- نعطل أي جهاز يؤدي لتعطل باقي الأجهزة
3- عند إضافة جهاز جديد إلى دائرة التوصيل على التوالي تقل شدة التيار الكهربائي ..... علل ؟
أن لكل جهاز مقاومة تتناسب عكسياَ مع شدة التيار الكهربائي ومع ثبات الجهد فإن أي جهاز يضاف يقلل التيار بسبب ازدياد المقاومة
الدوائر على التوازي:هي دائرة يسري فيها التيار الكهربائي على أكثر من مسار
خواص التوصيل على التوازي:
1- إذا قطع أحد هذه المسار فلن تتوقف بقية الأجهزة الكهربائية المتصلة بهذه الدائرة
2- نعطل أي جهاز لا يؤدي لتعطل باقي الأجهزة
3- تختلف شدة التيار من مسار إلى أخر بحسب مقاومة كل جهاز
❖ فسر سبب توصيل المنازل على التوازي وليس التوالي ؟
ليعمل كل جهاز بشكل مستقل ولا يتأثر بتعطل أحد الأجهزة أو انقطاع أحد المسارات
https://youtu.be/L0Vqm-MTYd0
https://youtu.be/oyCUCM0-yGY
https://youtu.be/5tbIaBDvUKw
https://youtu.be/KKqTGWx3beI
https://youtu.be/IM6mknomfgI
الفرق بين دائرة التوازي والتوالي
https://youtu.be/bep6gI-ePlA
ريماس العتيبي 3/3
*تعطل
حذفتعريف الدائرة الكهربائية
ردحذفهي عبارة عن مَجموعة من الأسلاكِ التي تتّصل مع بعضها البعض، والتي تسمح للتيار الكهربائي بالمرور من خلالها؛ ومن الجدير ذكره أنّ التيّار هو مجموعة من الشحنات التي تعبر الأسلاك، حيث يتم إيصال هذه الشحنات إذا كانت الدارة مُغلقة، وتتكوّن الدائرة الكهربائيّة من مجموعة من المواد.
مكونات الدارة الكهربائية تتكون الدارة الكهربائية من:
البطارية
. المصباح.
الأسلاك.
المفتاح الكهربائي.
أنواع الدوائر الكهربائية
دائره كهربائية موصولة على التوالي
وهنا تكون جميع المصابيح الكهربائية مرتبطة على شكل خط واحد متصل، أي مصباح وراء الآخر فكلما ارتفع عدد المصابيح المتصلة في هذا النوع من الدوائر الكهربائية فإنّ الإضاءة تكون أقل، وإذا تعطل أحد المصابيح فإنّ باقي المصابيح الأخرى سوف تتعطل.
دائره كهربائية موصولة على التوازي
تكون الدوائر الكهربائيّة في هذا النوع متّصلة على شكل متوازي حيث يشبك كل مصباح بشكل مباشر على أقطاب المصدر الكهربائي، وفي هذه الدوائر الكهربائية لا تتأثر قوة الإضاءة إذا رفعنا أعداد المصابيح على الخط نفسه، وكذلك إذا تعطّل أحد المصابيح فهذا لا يؤثّر على المصابيح الأخرى. تنويه: لو رغبنا برفع قوة الإضاءة فإنه يجب أن نرفع مقدار التيّار الكهربائي وذلك من خلال تغيير مصدر الكهرباء.
https://youtu.be/DDzZas_1ZYk
https://youtu.be/IM6mknomfgI
الطالبه :فتون فهد الفيفي
الصف:3/3💜💜
الدائرة *
حذفيوجد في الدائرة الكهربائية علاقه بين الجهد والتيار والمقاومة وذلك وفق قانون أوم ج= ت ضرب م
ردحذفالفرق بين دائرة التوصيل التوالي ودائرة التوصيل التوازي
التوالي له مسار واحد
التوازي له عدة مسارات
انوع الدوائر الكهربائية
١/دوائر التوالي وهي يسري التيار في مسار واحد.
٢/دوائر التوازي يسري التيار الكهربائي عبر اكثر من مسار.
المنصهرات :يستخدم في الدوائر الكهربائية تعمل على القواطع الكهربائية (تحتوي على سلك فلزي)
قانون أوم :
الجهد (فولت )= التيار (أمبير) × المقاومة (أوم)
جـ = ت× م
شهد عمير القحطاني ٢/٣
https://youtu.be/L0Vqm-MTYd0
ردحذفhttps://youtu.be/oyCUCM0-yGY
https://youtu.be/5tbIaBDvUKw
https://youtu.be/KKqTGWx3beI
https://youtu.be/IM6mknomfgI
شهد عمير القحطاني
الدوائر الكهربائية
ردحذفالمنصهرات: تحتوي على سلك فلزي ينصهر عندما يزيد التيار وبذلك تنقطع الدائرة الكهربائية .
يوجد أنواع للدوائر الكهربائية منها :
*دوائر التوصيل على التوازي /ولها أكثر من مسار.
*دوائر التوصيل على التوالي / ولها مسار واحد.
القدرة الكهربائية: كمية الطاقة الكهربائية المستهلكة في الثانية و تتحول من شكل الى اخر.
**معادلة القدرة الكهربائية**
القدرة (واط)= التيار (أمبير) × الجهد (فولت(
القدرة = ت × ج
أنواع الدوائر الكهربائية/
https://www.youtube.com/watch?v=xqm569Y5ZVc
ريم العتيبي
3/2
الدوائر الكهربائية :
ردحذفالدائرة الكهربائية/
هي حلقة مغلقة من مادة موصلة يتدفق خلالها التيار الكهربائي في شكلاً متواصل.
وتتكون من /
بطارية - قاطع – أسلاك – مصباح.
علاقة شدة التيار الكهربائي لكل من
( المقاومة الكهربائية (أمبير)– الجهد الكهربائي (فولت) )////
المقاومة الكهربائية (اوم)/
كلما زادت المقاومة قلة شدة التيار الكهربائي.
الجهد الكهربائي(فولت) /
كلما زاد التيار الكهربائي زادت شدة التيار الكهربائية. أنواع للدوائر الكهربائية :
*دوائر التوصيل على التوازي /ولها أكثر من مسار.
*دوائر التوصيل على التوالي / ولها مسار واحد.
فيديو مفيد جداً للأنواع الدوائر الكهربائية (ومفيد لحياتنا العامة و وضح هذا المقطع أشياء من الممكن ان تكون احداكن في غفلة منها.)
https://www.youtube.com/watch?v=sngfaakmZLk
* شكل
حذفإحداكن *
حذفشكل *
حذفاحداكن *
القدرة الكهربائية : كمية الطاقة الكهربائية المستهلكة في الثانيه وتتحول من شكل الى اخر.
ردحذفالمنصهرات: تحتوي على سلك فلزي ينصهر عندما يزيد التيار وبذلك تنقطع الدائرة الكهربائية
انواع الدوائر الكهربائية :
دوائر التوصيل على التوازي
دوائر التوصيل على التوالي
https://youtu.be/DDzZas_1ZYk
الجوهرة واصل ١/٣
الدائرة الكهربائية/
ردحذفهي حلقة مغلقة من مادة موصلة يتدفق خلالها التيار الكهربائي في شكلاً متواصل.
وتتكون من /
بطارية - قاطع – أسلاك – مصباح.
جميع الروابط الخاصة بهالدرس :) .
https://youtu.be/L0Vqm-MTYd0
https://youtu.be/oyCUCM0-yGY
https://youtu.be/5tbIaBDvUKw
https://youtu.be/KKqTGWx3beI
https://youtu.be/IM6mknomfgI
https://youtu.be/DDzZas_1ZYk
https://youtu.be/IM6mknomfgI
https://youtu.be/L0Vqm-MTYd0
https://youtu.be/oyCUCM0-yGY
https://youtu.be/5tbIaBDvUKw
https://youtu.be/KKqTGWx3beI
https://youtu.be/IM6mknomfgI
💘💘💥
شكل *
حذف
ردحذفالدائرة الكهربائية/
هي حلقة مغلقة من مادة موصلة يتدفق خلالها التيار الكهربائي في شكلاً متواصل.
وتتكون من /
بطارية - قاطع – أسلاك – مصباح.
جميع الروابط الخاصة بهالدرس :) .
https://youtu.be/L0Vqm-MTYd0
https://youtu.be/oyCUCM0-yGY
https://youtu.be/5tbIaBDvUKw
https://youtu.be/KKqTGWx3beI
https://youtu.be/IM6mknomfgI
https://youtu.be/DDzZas_1ZYk
https://youtu.be/IM6mknomfgI
https://youtu.be/L0Vqm-MTYd0
https://youtu.be/oyCUCM0-yGY
https://youtu.be/5tbIaBDvUKw
https://youtu.be/KKqTGWx3beI
https://youtu.be/IM6mknomfgI
شكل *
حذفالدوائر الكهربائية:-
ردحذفحلقة مغلقة من مادة موصلة يتدفق خلالها التيار الكهربائي في شكلاً متواصل.
تتكون من :-
١-بطارية
٢- قاطع
٣– أسلاك
٤– مصباح
أنواع الدوائر الكهربائيه:-
١-دوائر التوالي.
٢-دوائر التوازي.
المنصهرات:-
تحتوي على سلك فلزي ينصهر عندما يزيد التيار وبذلك تنقطع الدائرة الكهربائية.
https://m.youtube.com/watch?v=xqm569Y5ZVc
امل التميمي١/٣
شكل *
حذف١-دوائر التوالي.
ردحذف٢-دوائر التوازي.
المنصهرات:يحتوي على سلك فلزي ينصهر عندما يزيد التيار وبذلك تنقطع الدائره الكهربائيه.
الصدمه الكهربائيه:هو مرور تيار كهربائي عبر جسم الأنسان.
قانون اوم = الجهد = التيار امبير × المقاومه اوم
https://youtu.be/IM6mknomfgI
اثيييييير سعيييييد المالكي
٤/٣
تحتوي *
حذفدوائر التوالي
ردحذفدوائر التوازي
المنصهرات:يحتوي على سلك فلزي ينصهر عندما يزيد التيار وبذلك تنقطع الدائره الكهربائيه
قانون اوم = الجهد = التيار امبير × المقاومه اوم
ريناد علي مشهور 4/3
تحتوي *
حذفالدوائر الكهربائية
ردحذفعلاقة شدة التيار الكهربائي بكل من:
المقاومة الكهربائية: كلما زادت المقاومة قلت شدة التيار الكهربائي وكلما قلت المقاومة زادت شدة التيار الكهربائي الجهد الكهربائي.
١-دوائر التوالي
٢-دوائر التوازي.
https://youtu.be/IM6mknomfgI
فرح الاسمري1/3
القدرة الكهربائية : كمية الطاقة الكهربائية المستهلكة في الثانيه وتتحول من شكل الى اخر.
ردحذفالمنصهرات: تحتوي على سلك فلزي ينصهر عندما يزيد التيار وبذلك تنقطع الدائرة الكهربائية
انواع الدوائر الكهربائية :
دوائر التوصيل على التوازي
دوائر التوصيل على التوالي
https://youtu.be/DDzZas_1ZYk
ريوف الفني
3/3
القدرة الكهربائية : كمية الطاقة الكهربائية المستهلكة في الثانيه وتتحول من شكل الى اخر.
ردحذفالمنصهرات: تحتوي على سلك فلزي ينصهر عندما يزيد التيار وبذلك تنقطع الدائرة الكهربائية
انواع الدوائر الكهربائية :
دوائر التوصيل على التوازي
دوائر التوصيل على التوالي
https://youtu.be/DDzZas_1ZYk
ريوف الفني
3/3
القدرة الكهربائية : كمية الطاقة الكهربائية المستهلكة في الثانيه وتتحول من شكل الى اخر.
ردحذفالمنصهرات: تحتوي على سلك فلزي ينصهر عندما يزيد التيار وبذلك تنقطع الدائرة الكهربائية
انواع الدوائر الكهربائية :
دوائر التوصيل على التوازي
دوائر التوصيل على التوالي
https://youtu.be/DDzZas_1ZYk
ريوف الفني
3/3
☆صورة لدائرة توصيل كهربائية:
ردحذفhttps://lh3.googleusercontent.com/Qb73VEd2B54/XLHWEoMOoI/AAAAAAAAAGI/qcRcECzKTpsPorcssQke8BvCAs-zwnXmQCK8BGAs/s383/2019-04-13.jpg
____________________________________________________________________
☆صورة لدائرة توصيل كهربائية:
https://lh3.googleusercontent.com/-6InuzhdRyBY/XLHWJa9Yv3I/AAAAAAAAAGQ/5y5VVonqS7AcbU0Qfrwerl1_zgPfavD5ACK8BGAs/s279/2019-04-13.gif
____________________________________________________________________
☆الفرق بين دائرة التوصيل على التوازي و دائرة التوصيل على التوالي :
https://lh3.googleusercontent.com/-PVQ-INIUezY/XLHWMF_yxgI/AAAAAAAAAGU/hrc1a-KtRDcxpDm1U2ig3R0OsnGAooLuQCK8BGAs/s512/2019-04-13.jpg
____________________________________________________________________
☆طريقة عمل دائرة التوصيل على التوازي بالمنازل:
https://lh3.googleusercontent.com/-m-kAoUwjg0U/XLHWReu78EI/AAAAAAAAAGc/B9HlTWlWhYU_ZldLlp7fYrro15T71M9dgCK8BGAs/s512/2019-04-13.jpg
فاطمة الزهراء خالد 3/3
أزال المؤلف هذا التعليق.
ردحذف
ردحذفانوع الدوائر الكهربائية
١/دوائر التولي وهي يسري التيار في مسار واحد.
٢/دوائر التوازي يسري التيار الكهربائي عبر اكثر منمسار.
المنصهرت :يستخدم في الدوائر الكهربائية تعمل على القواطع الكهربائية (تحتوي على سلك فلزي)
منال العتيبي 3/3
التوالي *
حذفمن مسار*
المنصهرات *
*تستخدم
حذفالتوالي *
حذفالمنصهرات *
تستخدم *
حذفقانون اوم علاقه بسيطه بين الجهد والتيار والمقاومه في الدائره الكهربائيه
ردحذفالجهد(فولت)=التيار(امبير)×المقاومة(اوم)
ج=ت×م
معادلة القدره الكهربائيه
القدره(واط)=التيار(امبير)×الجهد(فولت)
القدره=ت×ج
رابطان عن الدوائر الكهربائية
ردحذفhttps://youtu.be/3Rhwe-2dKJQ
https://youtu.be/c33g_eDeFC8
